SISTEMAS INTELIGENTES


Controladores digitais para grupos geradores

Os controles automáticos digitais para grupos geradores podem ser interligados em rede e integrados aos sistemas de processamento de dados do cliente, permitindo supervisão e controle da planta a partir de qualquer microcomputador integrante da rede local ou remoto. Praticamente todos os fabricantes ou montadores de grupos geradores disponibilizam atualmente dispositivos controladores para grupos geradores dotados de recursos de comunicação. Em geral, utilizam protocolo aberto serial ModBus via portas RS-232/RS-485 e software próprio, porém não são raros os casos de aplicações onde se faz necessário o desenvolvimento de software com o fim específico de atender as necessidades do cliente.

Nas aplicações convencionais de grupos geradores, a supervisão e controle sobre a rede da concessionária, motor Diesel, alternador, disjuntor e chave de transferência automática, acaba se tornando um sistema complexo e de múltiplos componentes com pouca ou nenhuma compatibilidade entre si, em alguns casos, operando de forma independente uns dos outros. Em geral, são provenientes de diversos fornecedores e nos casos de necessidade de assistência técnica, o usuário encontra dificuldades.

Grupos geradores - Controles convencionais

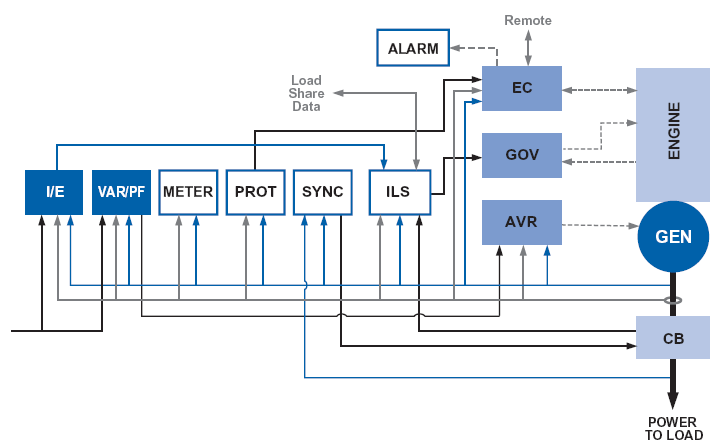

A figura mostra as múltiplas funções de supervisão e controle necessárias numa instalação de grupo gerador, onde se assinala: I / E = Corrente e Tensão da rede; VAR/PF = Volt Ampères Reativos e Fator de Potência; METER = Medição de quilowatt-hora; PROT = Proteções; SYNC = Sincronismo; ILS = Divisão de carga; AVR = Regulador Automático de Tensão do alternador; GOV = Governador de rotações do motor (controle de freqüência); EC = Controles do motor (pressão de óleo, temperatura da água, etc.); ALARM = Anunciador de falhas; Remote = Leituras e comandos à distância; ENGINE = Motor; GEN = Alternador e CB = Disjuntor de saída

O emprego da tecnologia digital nos grupos geradores modernos, promovendo a integração de funções, se apresenta como a melhor solução e o desenvolvimento de controladores digitais, em franca expansão, a cada dia nos traz novos modelos dotados de recursos inovadores.

Grupos geradores - Controles digitais

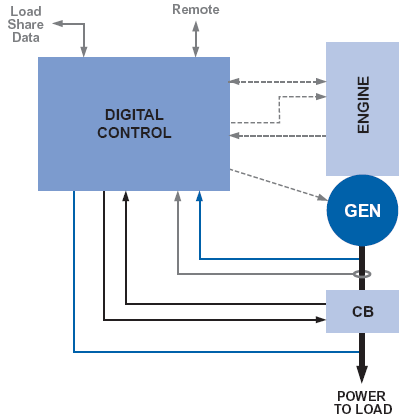

Por enquanto, há somente um fabricante que conseguiu e disponibiliza a integração total, incluindo governo de rotações e controle de tensão num mesmo controlador digital, como na figura acima. Os demais fabricantes de grupos geradores ainda dependem de fornecedores para governadores de rotação e reguladores automáticos de tensão digitais integrados ao controlador fornecido por terceiros.

Veja no documento Controladores para grupos geradores (Grupos geradores 442 KB) um resumo dos principais dispositivos controladores disponíveis.
